全懸浮皮帶秤秤架安裝步驟圖解我公司懸浮式皮帶秤秤架----先進合理的秤架結構懸浮式稱架，采用四個S型傳感器，并且四角靈敏度、受力均勻一致，懸浮框架吊掛在稱重傳感器上，因而在皮帶秤的稱量段內物料的稱量更加準確。

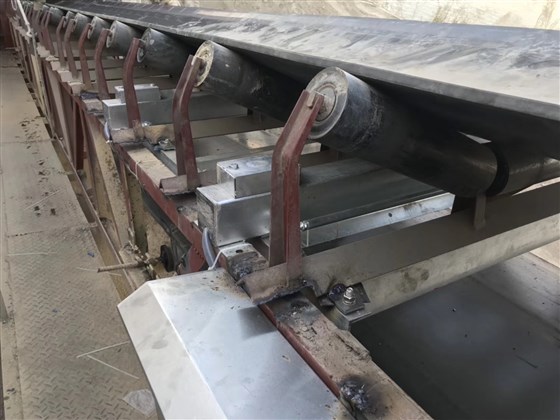

皮帶秤安裝、電子皮帶秤秤架現場安裝完畢后效果圖：

圖1：

皮帶秤架安裝步驟

1，安裝位置的確定

皮帶秤架應安裝在輸送機張力變化最小、角度最小的地方安裝。因?yàn)樵降捷斔蜋C(jī)的機頭部分皮帶的張力越大越會影響計量精度，優先安裝在輸送機靠尾部或者中部(選位置要保證遠離下料口最少4排托輥的位置起，要保證安裝皮帶秤架的前后兩排(最少一排)沒有糾偏托輥或跑偏托輥，如有可以把糾正托輥和跑偏托輥移到其他位置上)

a、水平角度的皮帶輸送機

優先安裝在輸送機尾部，皮帶與托輥有良好接觸的地方。

b,有角度的皮帶輸送機(國標為18°)

優先安裝在坡度最小的地方，皮帶與托輥有良好接觸的地方。

c,有角度且有水平的輸送機

優先安裝在水平位置的部分，如水平位置安裝距離不夠則安裝在有坡度的位置上

2，位置確定好以后把輸送機上的托輥架連托輥全部拆除下來。

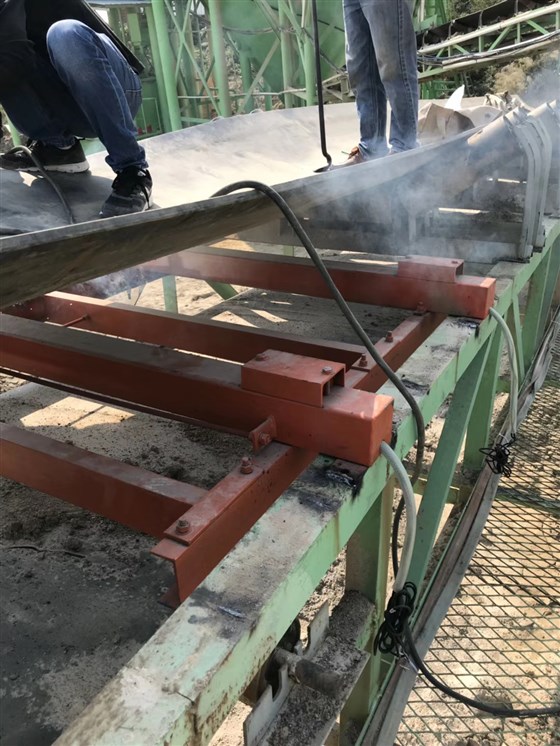

3,托輥架全部拆除下來后，把皮帶秤秤架整體移放倒皮帶輸送機的 里面

如圖所示：

秤架擺放時秤架有前后順序，秤架的縱向拉桿朝機頭方向(跟皮帶運行方向一致)

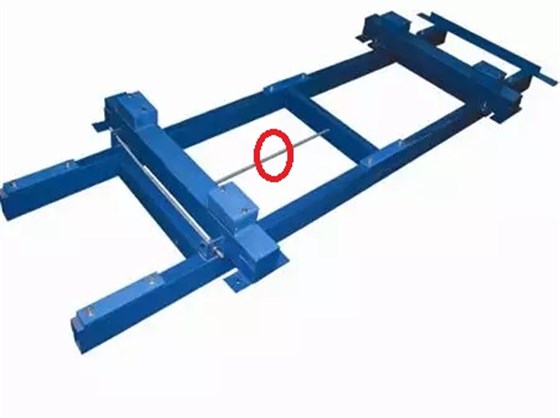

如圖：紅圈標記部分為縱向拉桿

3，秤架擺放時要保證前后、左右距離一樣，確定好位置以后通過電焊或者螺絲把秤架固定在輸送機架上面。

4，拆下來的托輥架在下面要進行加工處理，托輥架兩頭兩面都得加工(割的寬度要大于輸送機架的寬度)，要保證安裝好的托輥架不能再與輸送機機架進行接觸。加工處理方式

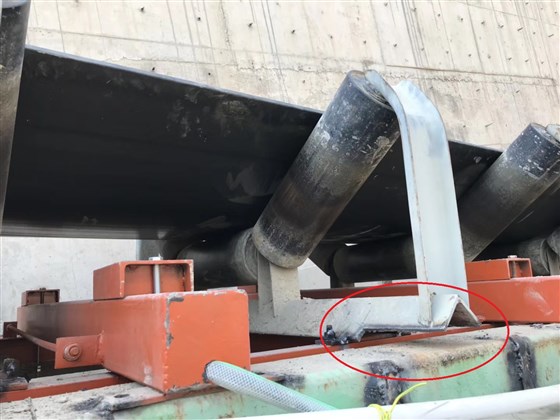

如圖畫紅圈所示：

5， 托輥架都加工處理好以后，開始把托輥架移動擺放到秤架上面，要擺放到下圖所示畫紅圈的秤架的位置上：

6，托輥架擺放秤架上時也必須左右、前后距離確保一致，確定好以后通過電焊直接把托輥架與秤架電焊連接住，如圖所示：

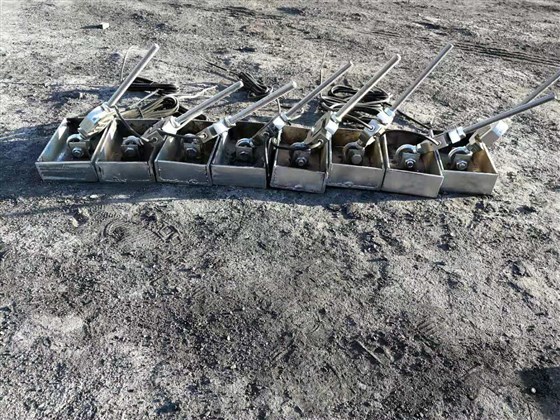

7，托輥架固定好以后，開始安裝稱重傳感器，把秤架四個角的傳感器盒拆下來。

8，通過秤架所帶吊環和拉桿固定好稱重傳感器(安裝傳感器時注意稱重傳感器的方向，傳感器字朝上)，如下圖所示：

10.四個傳感器連接板裝好后再裝入秤架，四個角都一樣，如下圖所示：

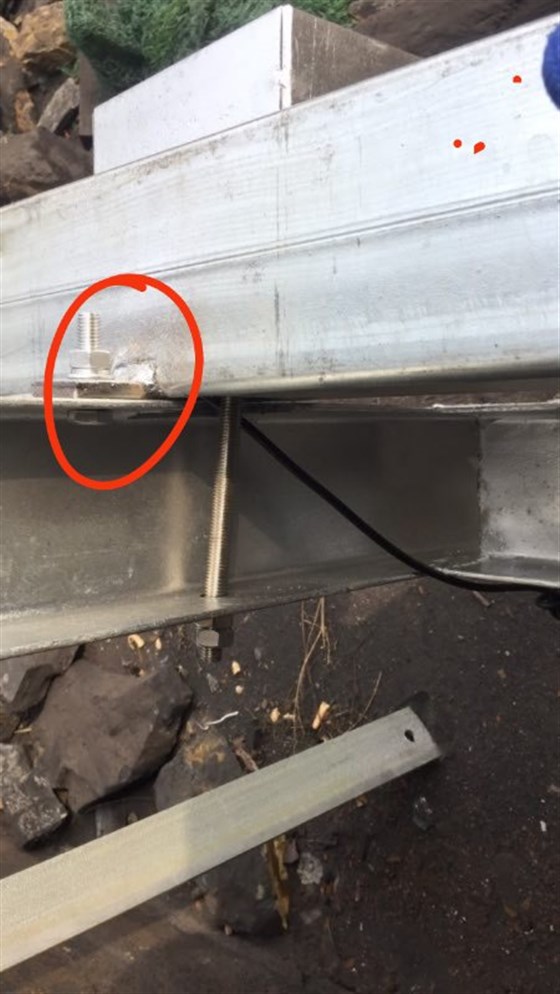

12，四個角傳感器裝好以后，要把四個角下圖紅圈所標記的螺絲拆除扔掉

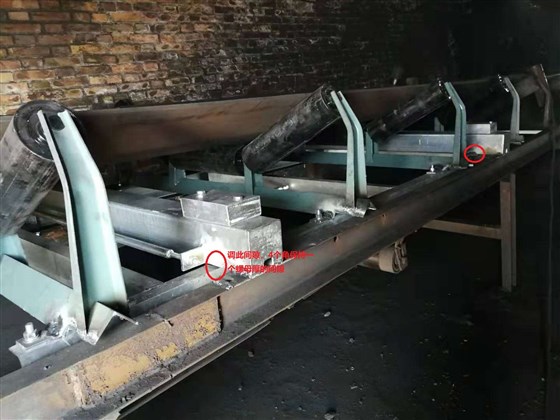

13，上步螺絲拆除以后，開始調解傳感器底部的螺母，要使的皮帶秤秤架兩個固定梁與中間懸浮架的間隙都為一個螺母的間隙(四個角都保持一個螺母的間隙)，如下圖紅圈標記所示：

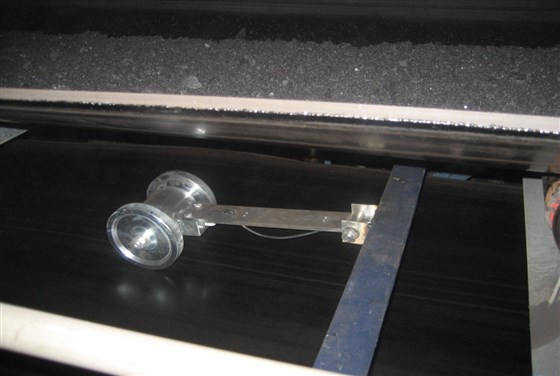

14，速度傳感器的固定

將速度傳感器固定在角鐵架上，再把它放在離稱架就近的皮帶機架上底皮帶的上方。離底皮帶的底托輥正前方或正后方十公分左右。這樣皮帶抖動最小。如下圖：

15，托輥調平( 以三托輥稱架為例)，為了保證皮帶秤的運行高精度、及長期穩定性，托輥調平很關鍵必須做,且托輥架兩側都得做

a,解決托輥?zhàn)罡唿c(diǎn)

將三組計量滾以外，前、后兩組過度托輥?zhàn)笥覂蓚?cè)拉上工程線，并在第一組過度托輥和第七組過度托輥上各放一根相同的螺桿(托輥架側面托輥，皮帶與托輥的邊緣的空缺處，螺桿放在托輥與工程線的中間。)再拿一根比較螺桿(與工程線上放的相同的螺桿)在第二組到第六組工程線與托輥的中間進行比較。如果有一側的其中一組或兩組碰到所拉的工程線，并且拿的比較螺桿放不到托輥與工程線的中間。這說明此組托輥架高，應該把離該托輥架就近的第一組或第七組過度托輥拿墊塊墊高。讓比較螺桿正好能輕輕的在側面托輥與工程線之間擦過。這樣保證第二組和第六組托輥用比較螺桿比較時，比較螺桿都能放到工程線和側托輥的中間。在保證沒有高出來的托輥架時，這樣就可以把第一組和第七組托輥架螺栓固定好。

b,用墊塊墊最低點

用比較螺桿在第二組到第六組托輥與工程線中間比較時，比較螺桿都碰不到工程線或者有的輕輕從工程線之間擦過，這樣就可以墊最低點了。

首先把從第二組托輥架開始，左右兩邊同時墊。保證比較螺桿在工程線與側托輥之間輕輕擦過。墊一組用螺絲固定一組托輥架，直到墊完第六組。最后在拿比較螺桿都檢查一遍，確保第二組到第六組都是從工程線和側托輥之間輕輕擦過，調平完畢。(如有比較螺桿在工程線之間正好的就不需要墊了，墊塊放在固定托輥架兩個螺栓的中間。建議用自帶墊塊、墊圈、大螺帽或扁鐵等)

調平時工作要細致，比較螺桿與工程線的正負誤差不超過1mm。

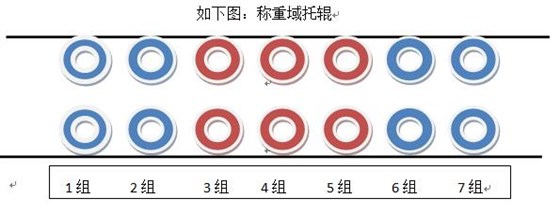

如下圖：稱重域托輥

1組 2組 3組 4組 5組 6組 7組

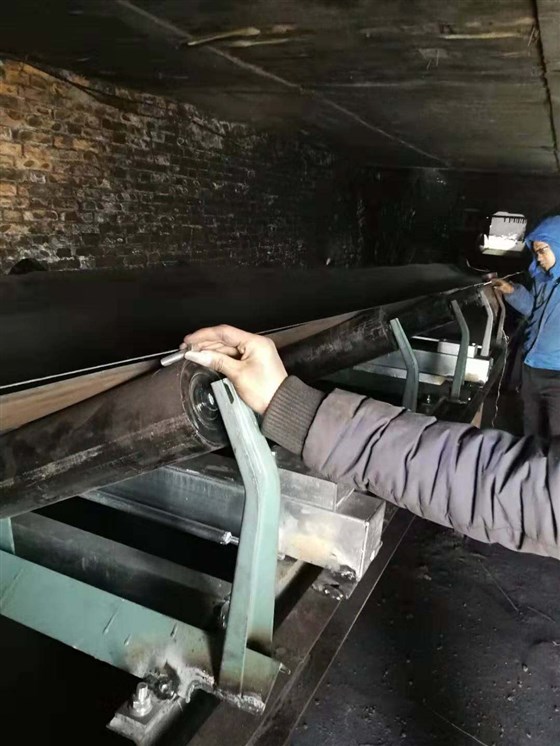

下圖為現場實際調平：

以上步驟都完成以后皮帶秤架安裝完畢，可以開始進行校秤準備。
