物聯網稱重顯示器儀表使用說明書。稱重儀表跟傳感器、打印機、屏幕等設備的安裝這里就不都講了，因為這些在操作，我們的廠家工作人員都會給用戶安裝好了的，用戶關心的是怎么使用？所以這一章著重給大家介紹物聯網稱重儀表的使用。

一．參數設置概述

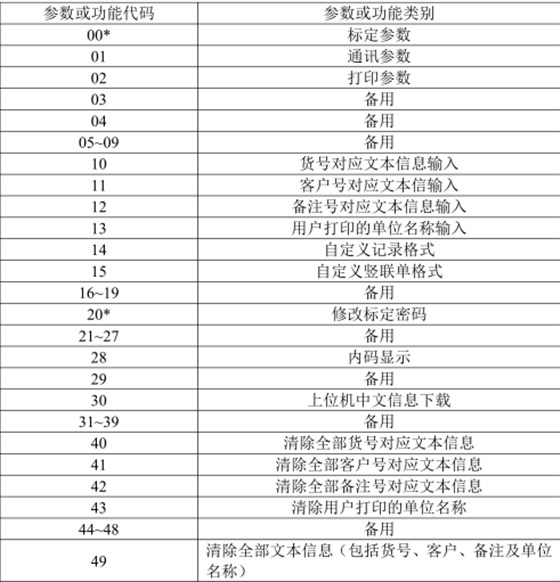

按【設置】鍵，儀表顯示【PSt 00】，這時輸入所設參數的類別代碼后按【輸入】鍵，即可進入相應的參數設置程序（參數類別代碼見表 3-1-1）。在參數設置過程中，按【輸入】鍵表示確認當前參數，并自動進入下一參數的設置（如無下一參數，則退出參數設置狀態回到稱重狀態）；按【稱重】鍵表示退出參數設置狀態，返回稱重狀態，當前參數不保存；按【檢查】鍵表示退回上一參數的設置，當前參數不保存。參數設置可以對某類別的參數逐一設置，也可以選擇某類別某個參數進行單獨設置，設置
方法如下：
輸入?yún)?shù)種類后按【輸入】，儀表顯示【P* 00】（*為所選參數類別），這時可以選擇從幾號參數開始設置，如果只想設置某個參數就可以輸入相應的參數號進行單獨設置，反之可直接按【輸入】 ，那么就可以從 0 號參數開始逐一輸入了（具體操作見下面幾節的詳述）。


注：打*的參數項屬高級用戶修改項，需輸入標定密碼才可修改

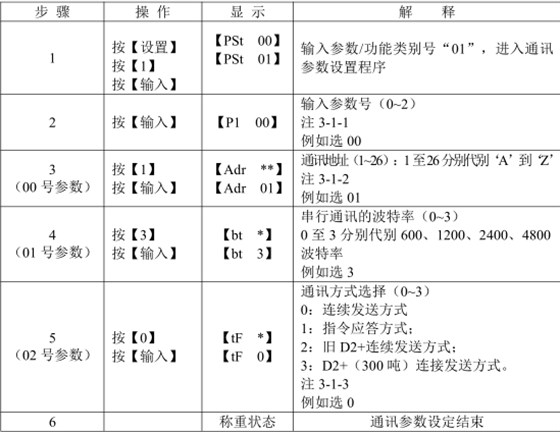

二．通訊參數設置步驟以及注意事項。

注 3-1-1 ：輸入所需設置的參數號后按【輸入】可跳過無關的參數直接設置所需參數，參數號標注在相應的步驟欄中例如：波特率為 01 號參數，則只要在步驟 2 時輸入【1】后按【輸入】，儀表即顯示【bt *】，此時可以進行該參數設置，設置完畢按【輸入】，儀表顯示下一參數，如不需設置該參數，可按【稱重】鍵退出，返回稱重狀態。
注 3-1-2： 通訊地址 1～26 在使用中分別用 A～Z 的 ASCII 碼值替代，即進行儀表和計算機通訊時，通訊指令中要發送的通訊地址就是儀表此步輸入的數字對應的 A～Z 的 ASCII 碼值（如表 2-5-5 所示）。注 3-1-3： 連續方式（TF=0）和指令方式（TF=1）通訊協議格式詳見第二章第五節；2、3 方式都屬于本公司 XK3190-D2+的連續通訊方式，舊的 D2+連續方式（TF=2）是本公司 2003 年以前標準版本的 D2 通訊協議格式。D2+（300 噸）連接發送方式（TF=3）是 2003 年后生產的標準中文版本（最大可標定量程為 300t）的 D2+儀表，兩者區別是 300t 版本的連續通訊協議中重量數據比舊 D2+版本的重量數據多一位（舊版為 6 位含小數點重量數據，而 300t版本 7 位含小數點的重量數據）；如下例所示（劃線部分為重量數據）：
例： 發送 100.0 的顯示重量數據，舊 D2+連續方式格式為： ＝ 0.00100 ，而 D2+(300 噸)連續方式格式為： ＝ 0.001000 。

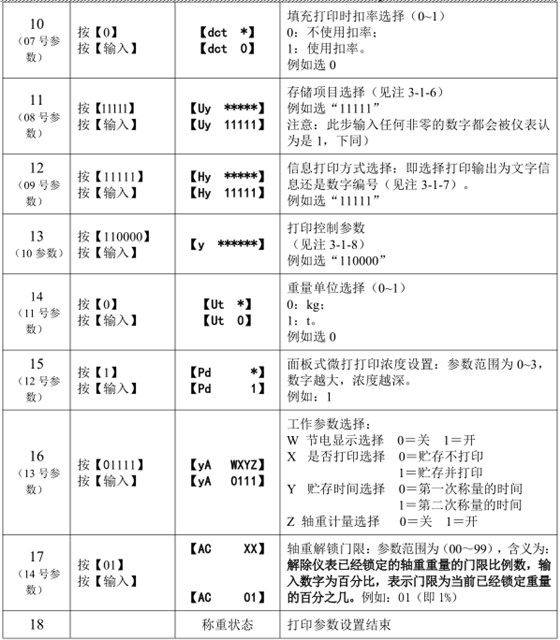

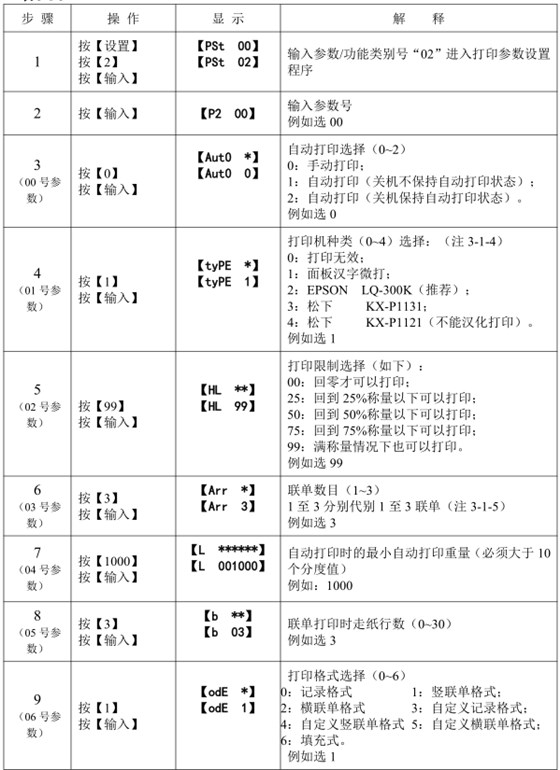

三、打印參數設置

打印參數設置中，13 號參數最高位和 14 參數除外，均是配置打印內容、方式和格式的參數，直接影響儀表數據貯存、打印機輸出狀態，所以設置時一定要仔細閱讀操作流程和注釋說明，熟知和理解參數內容。

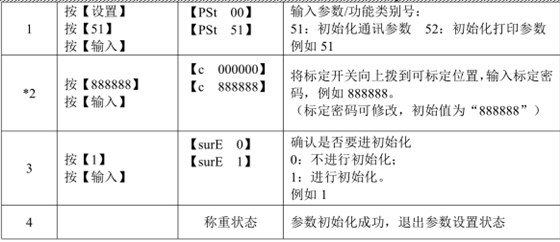

四．參數初始化設置

本儀表功能豐富、參數較多，因此在使用前用參數初始化的功能將儀表所有參數初始成默認值，然后參照說明書對關心的參數進行設置
