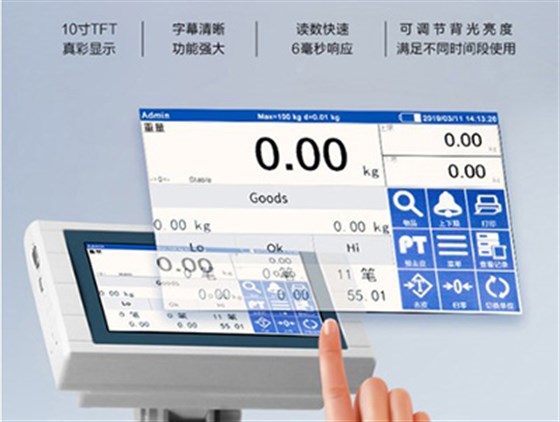

近代科學的發展，對生產過程中稱重技術和控制提出了新的要求。智能電子秤作為一種裝備了電子元件的稱重計量設備，具有秤量快、讀數方便，能在惡劣環境條件下工作、便于與計算機技術相結合而實現稱重技術和過程控制的自動化等特點，因而被廣泛應用于醫院、學校、企業、能源交通、商業貿易和科學技術等部門。

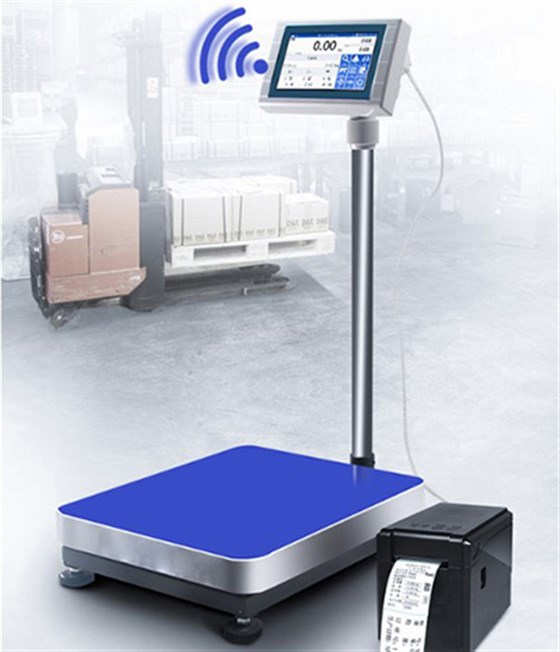

智能電子秤系統的設計基于電阻應變式稱重傳感器的全橋式稱重原理。硬件電路主要是基于單片機AT90C51為核心的控制單元實現數據的處理,采用壓力傳感器對數據進行采集,電子秤專用24位A\D轉換芯片HX711對傳感器采集到的模擬量進行AD轉換,轉換后的數據送到單片機進行處理,數據顯示由LCD12864液晶實現,該系統具有自動校準功能,能夠完成商品的稱重和商品價格計算。其稱重范圍為30-500kg。整個系統結構簡單,使用方便。

為電子稱重儀工作原理圖稱重儀檢測系統主要由:傳感放大電路、數據采集(模/數轉換)電路、中央處理單元、反饋調零電路、外部通信和電源支持等部分組成。傳感放大檢測電路的功能是把重量信號通過應變片傳感器轉換為微變電壓信號，并將其放大到適合模/數轉換芯片所接受的電壓信號并進行A/D轉換。

儀表的系統誤差主要在該部分產生，因而該部分的設計關系若整個系統的精度。中央處理單元負責整個系統的運轉控制，并進行數據處理、自動校正、量程自動轉換、自適應傳感器更換，最終將待顯示數據傳送給人機交互界面系統。外部通信是指檢測系統的CPU與人機交互界面系統的CPU之間進行指令和數據傳送的電路。電源系統為系統的穩定運行提供良好的供電系統，并提供高精度拱橋電源。

了解了智能電子秤的設計與應用 電子秤設計原理解析以后，亞津衡器深深覺得智能電子稱操作簡單且便捷，是人們?nèi)粘Ｉ钪斜夭豢缮俚暮脦褪峙?
