簡述電子秤稱重模塊工作原理（圖）

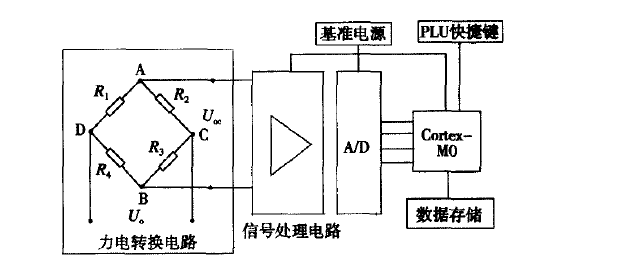

電子秤原理：電子秤稱重模塊工作原理可分為四個部分:
1.稱重模塊信號采集:
當某一橋臂的電阻應變片受力發生形變時，其電阻會發生變化，電橋失去平衡，即輸出電壓不為零， 此時可通過輸出電壓的大小確定電阻應變片受力的大小，從而達到稱重的目的。其中U。是輸入電壓，Uoc是輸出電壓；Uoc為零時稱為電橋的平衡狀態，其平衡條件是: R1R3=R2R4。電子秤稱重模塊電橋的輸出電壓為:
2.稱重模塊信號處理：
對采集到的電壓模擬信號通過合適的放大電路對信號進一步放大和濾波電路對該模擬信 號進行濾波除噪，使其達到預期的量值并獲得正確的測試結果。此電路不僅可以對地平信號進行線性放大，還可起到阻抗匹配和抗共模干擾的作用。
3.稱重模塊A/D 轉換電路:
由于微處理器只能處理數字信號，所以要對處理過的模擬信號進行A/D 轉換。此過程包含3個部分:抽樣、量化和編碼。一般情況下，稱重模塊的量化和編碼是同時完成的。抽樣是將模擬信號在時間上離散化的過程;量化是將模擬信號在幅度上離散化的過程;編碼是指將每個量化后的樣值用一定的二進制代碼來表示。
4.稱重模塊數據存儲與傳送:
微處理器將經過 A/D轉換后 得到的數字信號通過一定的算法，得到商品的質量以 及價格。同時將數據進行存儲并發送給稱重儀表進行顯示。
