起重機吊鉤秤介紹、結構組成、工作原理

一、產品介紹：

起重機吊鉤電子秤可使操作人員在遠離稱重現場便可以從接收儀表的顯示屏或打印機上獲得物料的毛重、凈重、皮重及累加總址等一系列數據， 儀表配合打印機便于實時記錄、打印數據。還有設定自動/手動打印，零點跟蹤以及系統校準等功能，可全部在接收儀表上通過鍵盤和功能開關實現，操作使用十分方便。這種起重機吊鉤電子秤一般稱無線電子吊鉤秤、無線電子吊秤。

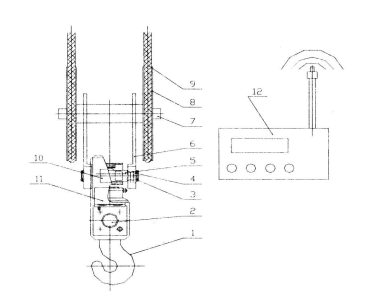

二、結構組成

1.吊鉤

2.吊鉤橫梁組

3.傳感器軸

4.吊架

5.稱重傳感器

6.拉板.

7.滑輪軸

8.滑輪

11.電池

12.無線接收儀表

9.鋼絲繩

10.無線發射機

三、起重機吊鉤秤工作原理：

當?shù)蹉^懸掛重物后,通過吊鉤橫梁組將重力傳遞到稱重傳感器I., 稱重傳感器5發生彈性變形，其應變值經轉換后變?yōu)殡娦盘柌魉徒o無線發射機， 無線發射機就將電信號進行放大、經A/D轉換及CPU處理、調制解調后進行無線發射；當?shù)孛鏌o線接收儀表接收到無線發射機發射米的信號后經高頻放人、解調器解調、CPU 數據處理后還原成重體信號，并由顯示器顯示或由打印機打出其重量值。.同時由鍵盤上輸入的各種控制命令( 比如顯示毛重、凈重、累計總址、白動/手動打印等)也輸入CPU處理，并控制顯示器和打印機進入相應的狀態。
