一.YTC(W)電子計重桌秤設定及參數描述

1-1 功能設定

1. 按清除/設置鍵開機或在稱重狀態下長按

清除/設置鍵進入參數設定，顯示“ check”。左下角輔助顯示參數項“P00”。

2. 按重示/ 或扣重/ 鍵可循環選擇參數。

3. 按清除/設置鍵則進入參數設置。

4. 按重示/ 或扣重/ 鍵循環選擇參數選項。

5. 按累計/保存 保存修改內容并返回上級參數或者按歸零/退出鍵不變更設置返回上級參數。

6. 按歸零/退出鍵返回秤重狀態。

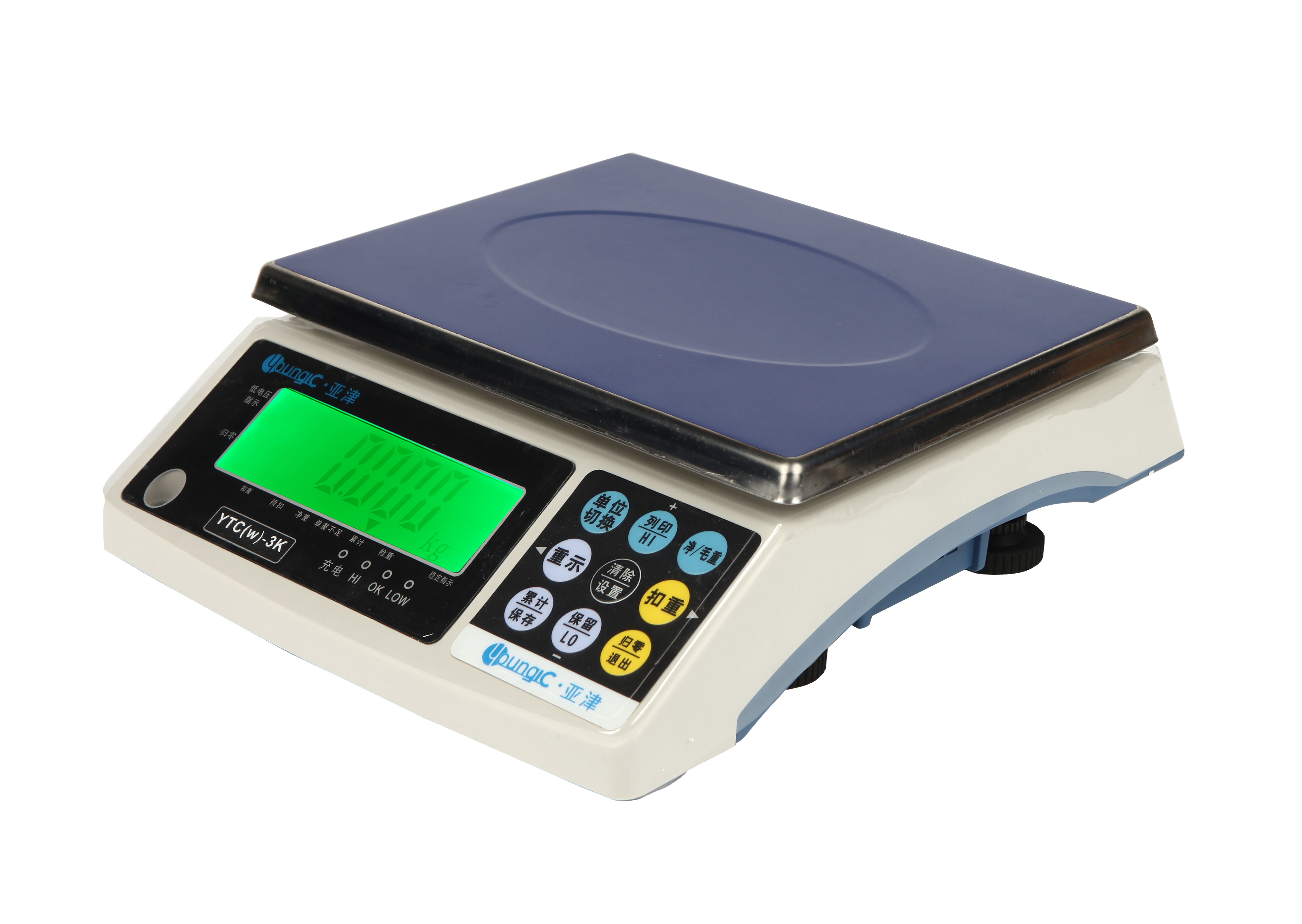

亞津YTC(W)電子計重桌秤系列

1-2參數說明

1. P00 內碼值顯示，可按鍵檢測。

2. P01 背光模式切換

Off ：關閉背光(任何時候背光燈都不亮)。

Auto：重量穩定或者一有按鍵動作，背光開啟，但是穩定幾秒(2s，4s，6s，…，20s, ever)后背光自動關閉。ever=大于9d背光自動開啟，并一直持續開啟。

On： 開啟背光(開機狀態下，任何時候背光燈都亮起)。

3. P02 使用單位設定

Init：開機單位設定。

按清除/ 設置鍵進入設定，按單位切換鍵選擇kg……Final(final：開機為最后一次使用的單位)

Use：使用單位設定。on ：開啟該單位 off：關閉該單位。

按清除/ 設置鍵進入設定，按單位切換鍵選擇kg等單位，按重示/ 或扣重/ 鍵選擇on或者off。

當顯示init或use時，按歸零/退出鍵退出。

3. P02 使用單位設定

Init：開機單位設定。

按清除/ 設置鍵進入設定，按單位切換鍵選擇kg……Final(final：開機為最后一次使用的單位)

Use：使用單位設定。on ：開啟該單位 off：關閉該單位。

按清除/ 設置鍵進入設定，按單位切換鍵選擇kg等單位，按重示/ 或扣重/ 鍵選擇on或者off。

當顯示init或use時，按歸零/退出鍵退出。

4. P03零點顯示范圍設定

d0~d5：零點顯示范圍 。

d0:第一個感量即可顯示。

d1:第二個感量即可顯示，放置第一個感量的時候顯示0，零點符號不出現。d2~d5依次類推。

5. P04 暫留功能

HoLd 0：關閉此功能。

HoLd 1：最大值(峰值)暫留，按任意鍵取消。

HoLd 2：秤重穩定時暫留，按任意鍵取消。

HoLd 3：秤重穩定時暫留，重量取下后取消。暫留范圍以當前暫留值為基準, 范圍大小可在暫留范圍菜單中設置。本模式可實現"累加暫留", 即放上一批物品后暫留, 再累加放上第二批物品。

注：HOLD3選項下添加一級子菜單, 用于設置暫留范圍。

HoLd 4：按保留/LO/-鍵可暫留，按任意鍵取消。

注：重量值≥20d才起作用

6. P05檢重記憶

on：重新啟動記憶關機前檢校狀態off：重新啟動不檢校。

1. 7. P06 檢重條件

on：重量在檢重范圍內且穩定符號出現后才檢重。

off：重量在檢重范圍內即開始檢重。

8. P07 檢重蜂鳴叫聲

Hi: 重量大于等于20d且大于上限值時，有聲音警示。

ok: 重量大于等于20d且在上下限(含)之間，有聲音警示。

LO: 重量大于等于20d且低于下限值時，有聲音警示。

out: 重量大于等于20d且在上下限外，有聲音警示。

no.beep: 三段檢重(蜂鳴器為靜音狀態) 。

9. P08外接設備

=計算機輸出

=連接衡器管理系統

=自黏式打印機，紙寬5cm*3cm。

=不干膠打印機，紙寬5cm*3cm。

=自黏式打印機(廠內只針對BP545,TDP643)，紙寬5cm*3cm。

=自黏式打印機，紙寬5cm*3cm。

(dot matrix printer) =針式打印機(廠內只針對SH-24)

=熱敏式打印機(可打印中文)

=大型LED顯示

= CX大屏幕顯示器(適用CX大屏幕版本號0.02)

=輸出格式與托利多連續模式(Toledo Continuous Mode)相兼容

注：使用CK打印機打印中文需聯系授權經銷商做相關設置。

=配合Windows的"串行鍵設備"功能, 可將重量等數據直接輸出至Excel中，詳細使用方法參見“使用EXCEL輸出格式”。

=配合特定的轉接線, 可直接輸出到Excel等軟件中, 支持WinXP/Win7系統。

10. P09波特率

RS232界面設置波特率9600，4800，2400。

11. P10 打印方式

contin：連續送出

stable：穩定送 ，大于等于20d才可穩定輸出

key：按鍵送，有動作就可輸出

12. P11 打印格式

打印格式預設

具體見下面附件，最多可到100種(附件只有2種)。

13. P12 濾波等級設定

濾波等級：1，2，3，4

1：適用于十分穩定的環境，稱重速度最快

2：適用于一般的適用環境

3：適用于較震動的環境

4：適用于很震動的環境，稱重速度最慢

15.P13 歸零扣重條件

stable ：穩定時按扣重或者歸零鍵才動作

always：無需穩定就可按扣重或者歸零鍵,會立即發生動作

auto： 無需穩定就可按扣重或者歸零鍵,但是到穩定后才發生動作

16. P14 重量記憶

OFF：重開機后不顯示關機前的重量

ON：重開機后顯示關機前的重量

17. P15 參數初始化

按清除/設置鍵，再按累計/保存鍵進行廠內初始化，初始化完成返回上級菜單，顯示RESET。

二.YTC(W)桌秤單點校正及多點校正

注：校正過程中，按歸零/退出鍵不保存退出校正并返回稱重狀態。

下面以3kg/1g為例：

1. 按住扣重/ 鍵不放，并打開電源開關，等待窗口顯示“CAL”。

2. 清空秤盤，按扣重/ 鍵進入零點校正，左下角輔助顯示“ ”閃爍。

3. 等待窗口顯示第1校正點重量值，左下角輔助顯示“ ”。 注：第1校正點根據當前機型自動提供一個默認值，如3kg機型就是1kg。 若需要更改校正值，按清除/設置鍵進入數值輸入模式。按重示/ 或扣重/ 鍵移位，按+/打印/HI 或保留/LO/-鍵修改數值，修改完成后按累計/保存鍵保存。

4. 放置相應砝碼并按扣重/ 鍵，完成第1點校正，左下角輔助顯示“ ”。 注：在校完第1點后，處于類似稱重的狀態，顯示窗口可顯示重量值變化。

5. 若在零點和至少一個校正點校正完畢后不再校正，則跳到第7步;若要繼續校正則繼續操作第6步。

6. 任意選擇后面的校正點。如已經在1kg處校正好，再加放500g砝碼，顯示窗口會自動顯示1.5kg。此時再按扣重/ 鍵，完成第二點校正后左下角輔助顯示“ ” ，重復第6步，可實現on3， on4和on5的校正。

7. 按累計/保存鍵，窗口顯示“ ”，保存并返回稱重狀態。

注：若on5校正完成后窗口會自動顯示“ ”，保存并返回稱重狀態。

三.YTC(W)電子計重桌秤操作說明

3-1秤重

歸零狀態下，把重物放于秤盤上，窗口顯示物體的毛重值。

注：請先選擇相應的量測單位。

3-2 扣重&預先扣重

扣重

當稱重物體需放置于容器之內，容器須做扣重。

1. 在歸零狀態下，把容器放于秤盤之上，等穩定符號出現后, 按扣重/ 鍵完成扣重動作。

→ 2. 把重物置于容器內，此時窗口顯示重物的凈重值。 3. 清空秤盤，窗口顯示扣重值(即容器重量)。 4. 若要取消扣重，清空秤盤，按扣重/ 鍵或

歸零/退出鍵即可。

2. 設置下限值：按重示/ 鍵或扣重/ 鍵移位; 按+/列印/HI鍵或保留/LO/-鍵修改數值，按

清除/設置鍵可開啟或關閉檢重。 3. 按累計/保存鍵確認并儲存下限值。

4. 當上下限值設定完成后，把稱重放于秤盤：

當稱重物品重量低于下限值且大于等于20個感量時，LOW指示燈亮起。

當稱重物品重量介于上限和下限值之間(包括上下限) 且大于等于20個感量時， OK指示燈亮起。

當稱重物品重量大于上限且大于等于20個感量時，HI指示燈亮起。

注：進入上下限設置修改數值默認開啟檢重，如果設置的下限大于上限，上限自動更改為同下限一樣的值。

3-4 簡易計數

1. 在稱重狀態下， 按單位切換 鍵選擇單位“PCS”。

2. 長按凈/毛重鍵，初次窗口顯示取樣數10pcs。 3. 按+/列印/HI鍵或保留/LO/-鍵選擇取樣數目。可供選項有：10、20、50、100、200、500、1000(個)。 4. 放上相應數目的樣品并按扣重/ 鍵確認。窗口先顯示“ ”,一秒鐘后顯示取樣數目。

5. 取下樣品，放上重物，電子秤執行計數動作。

6. 若要返回稱重狀態，先清空秤盤，再按單位切換鍵選擇所需的計量單位。

注：①當單重小于4/5感量時，“ ”指示符號“單重不足”;②選擇的取樣數越大，計數結果越準確。

3-5累計、累計顯示、累計清除

累計

在稱重狀態下，把重物放于秤盤上。在穩定符號“ 出現后按累計/保存 鍵進行累計。窗口先顯示“ADD 01 ”， 一秒鐘后顯示稱重物體的重量。

清空秤盤讓窗口歸零，方可累計下一筆。

注：最多可累計99筆，顯示最后10筆。

累計顯示

累計動作完成后，可按重示/ 鍵顯示累計數據。按

重示/ 鍵或扣重/ 鍵查看總數據及每筆明細。

左下角的輔助顯示指示累計筆數。 XX=總累計資料; XX=單筆累計資料

累計清除

若要刪除總的累計資料或最后10筆(既最新累計的10筆)的具體資料，按重示/ 鍵至窗口顯示要刪除的數據(可單筆也可總的累計資料)，再按清除/設置鍵即可。當總的累計資料被刪除時，累計指示符號“ ”消失并返回秤重。刪除單筆或多筆累計資料后可按歸零/退出鍵退出并返回秤重狀態。

3-6 秤對打印機初始化(選配的功能)

1. 按清除/設置鍵開機進入參數設置，按重示/ 鍵或扣重/ 移游標到窗口顯示P09 。

2. 按清除/設置鍵進入外接設備參數修改，按

重示/ 鍵或扣重/ 鍵選擇打印機類型。

3. 當選擇好某一個打印機后，按清除/設置鍵窗口將顯示UNSUP或init? 。

l 顯示UNSUP時表示此打印機不支持秤對打印機初始化，按歸零/退出鍵返回。

l 顯示init?時表示此打印機需要初始化。按

累計/保存 鍵對打印機進行初始化，初始化完畢后顯示ok。1秒后顯示此打印機類型，再重復按

歸零/退出鍵可返回稱重狀態。若不需對此打印機進行初始化，按歸零/退出鍵取消，窗口將顯示此打印機類型，再按重示/ 鍵或扣重/ 鍵選擇其他的打印機類型。

3-7 計算機對秤的控制命令(選配的功能)

配合適配卡，外接設備選擇pc，打印方式選擇key。 打開串口調試助手,在發送區輸入大寫字母“Z”、“T”、“R”、“C”、“P”,再按發送，秤可執行相應的動作，同時有按鍵聲。

R/P:讀取重量值T:扣重/取消扣重Z:歸零

C:取消 扣重

四. YTC(W)計重桌秤外接界面

☆ 若需要外接選配，請先選配適配卡(RS232 + Relay)。

備注：無RTC

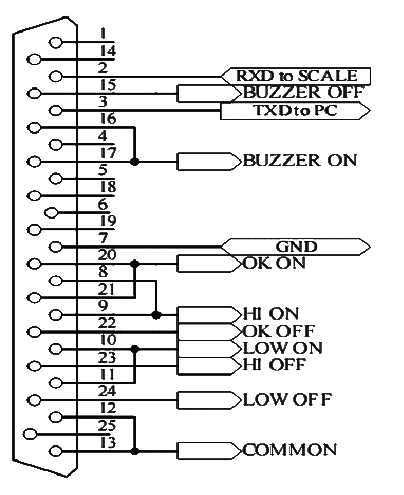

4-1適配卡接腳示意圖

五.錯誤信息提示和故障排除
