接線是每個電子汽車衡必備流程，可能除了在實力強的衡器廠家的工作人員，其它會接線的人會的比較少的，在這里估計會有人要問了，一般情況下電子汽車衡怎么接線的呢。今天和大家分享一下電子汽車衡接線步驟及流程:

一、汽車衡傳感器與接線盒的連接

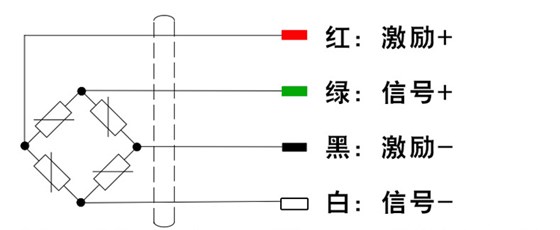

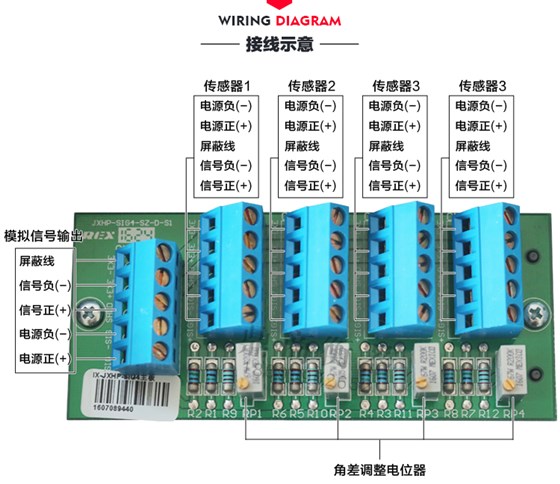

將電子汽車衡所需的稱重傳感器的電纜線按照客戶廠家所選配的汽車衡的所標配的接線圖紙找到秤體上四芯或六芯電纜的不同顏色的標簽，接到接線盒內對應的接線柱上。

二、接線盒與儀表的連接

將專用電纜線一端小心的經密封接頭進入接線盒內，各芯線接到對應的接線柱上，另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，這樣幾乎就大功告成了。

這里還有有三點需要注意：

a、接線盒內的電纜線接好后，一定要擰緊、務必做好防潮工作，必要的時候然后才能固定接線盒蓋板;

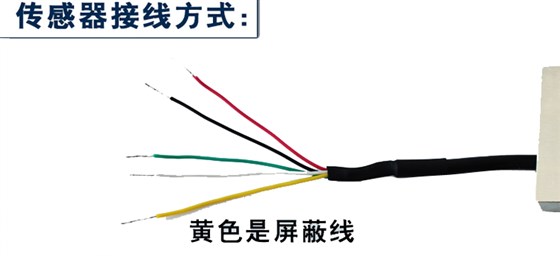

b、對不同的稱重傳感器，一定要根據不同的表面顏色區分輸入、反饋、輸出，一定不要接錯;

c、對不同的顯示器，使用的稱重傳感器插座、插頭形式不一樣，接法更不一樣，也不要搞錯，一定要分好。

三、客戶在選配好自己的汽車衡后，一半正規廠家大多已配置好專用電纜線、用于所選購的汽車衡的顯示器與打印機、、儀表、LCE大屏幕顯示器、打印機、以及PC端設備的連接。特別提醒：接線時要確保有效接地，以防雷擊時電子汽車衡遭到破壞，為什么會這樣，大家可以想一下。

對于電子汽車衡怎么接線有那位有更好的辦法也歡迎大家分享出來，也方便大家以后都好好去實踐一下。
