YJ7211剪切梁靜載稱重模塊
YJ7211剪切梁靜載稱重模塊由頂板、底板、剪切梁稱重傳感器、傳感器承壓頭及支撐螺栓等部件構成;在稱量時，載荷作用于頂板，通過傳感器承壓頭施加到傳感器上，根據不同組裝方式可以分成三種類型：固定式模塊、半浮動式模塊和全浮動式模塊。這三種類型的模塊組合在一起可以消除因容器受力變形或熱脹冷縮而引起傳感器受力點變化的影響。廣泛應用于將罐體或其它結構改造成稱重裝置。
銷售熱線：18017276920
亞津YJ7211剪切梁靜載稱重模塊由頂板、底板、剪切梁稱重傳感器、傳感器承壓頭及支撐螺栓等部件構成;在稱量時，載荷作用于頂板，通過傳感器承壓頭施加到傳感器上，根據不同組裝方式可以分成三種類型：固定式模塊、半浮動式模塊和全浮動式模塊。這三種類型的模塊組合在一起可以消除因容器受力變形或熱脹冷縮而引起傳感器受力點變化的影響。廣泛應用于將罐體或其它結構改造成稱重裝置。
技術參數：
量程：0.5, 1, 2, 3, 5, 7.5.10t
準確度等級：C3
材質：碳鋼鍍鎳或不銹鋼
防爆可選
組合方式
在一個稱重系統中，使用一只固定式稱重模塊，一只半浮動式稱重模塊，其余用全浮動式稱重模塊。標準組合為：
1、四件套：一只固定式，一只半浮動式，二只全浮動式模塊
2、三件套：一只固定式，一只半浮動式，一只全浮動式模塊

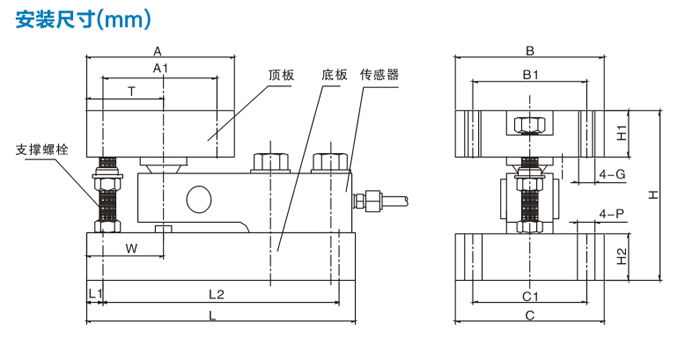

安裝尺寸：
|
量程 |
L |
L1 |
L2 |
A |
A1 |
B |
B1 |
C |
C1 |
H |
H1 |
H2 |
T |
W |
G |
P |
|
0.5~3t |
286 |
32 |
226 |
150 |
124 |
128 |
102 |
112 |
80 |
102 |
28 |
23 |
99 |
86 |
M10 |
E13 |
|
5,7.5t |
317.5 |
32 |
257 |
178 |
146 |
152 |
120 |
152 |
102 |
130 |
38 |
30 |
102 |
99 |
M16 |
E17 |
|
10t |
360 |
32 |
295 |
184 |
152 |
154 |
122 |
154 |
106 |
168 |
45 |
45 |
108 |
105 |
M20 |
E21 |
