對于不同狀況下使用的限位器要采用不同的 結構形式，當然也有不同的技術要求，下面主要 簡述幾類地磅的技術要求和結構形式。

(1)地磅之類衡器使用的水平限位器

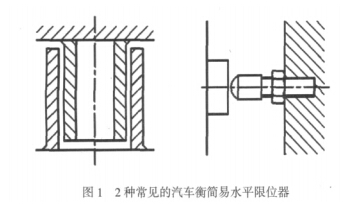

這類衡器一般為獨立存在，與其他設備無直 接關系，因而可以適當放寬對水平限位器的限位要 求，允許其有較大幅度的晃動。目前大多地磅仍保留承載器四角的限位頭，有的則采用圖1中 的另一種型式。在這種應用場合下，限位器起到了 安全保護作用，只要限位間隙小于自復位支承構 件的允許活動范圍，承載器就可安全的工作。

其一是對于該類地磅的水平限位器，盡管沖 擊力在運動中已大量衰減，但仍有較大的量值， 所以必須具備足夠的抗沖擊強度，其二是限位間 限必須小于自復位支承構件的允許位移，而大于 冬夏之間承載器可能產生的最大伸縮值。

(2)電子軌道衡之類衡器使用的水平限位器

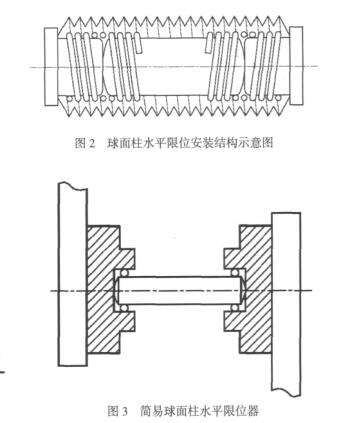

這類限位器要求具有足夠的強度，能承受很 大的水平?jīng)_擊力，通常采用球面一球形凹弧面 構成，結構如圖2所示，球面間隙一般不足1mm， 依靠彈簧的纏繞使其處于懸浮狀態，兩端面加工 光潔，有很高的硬度，不致在沖擊碰撞下產生凹 坑，為了不產生計量力值的旁路以及接觸端面的 潤滑，通常采用柔性的橡膠波浪管保護。這類限 位器的簡化結構，如圖3所示。

對于這一類電子地磅一般不允許其晃動，若 把水平限位器設置在承載的四角是極不合理的， 因為承載器的熱脹冷縮會把很小的限位間隙卡死， 所以要求水平限位器安裝在承載器的中間，允許 四邊自由脹縮拉伸又不會卡死。

(3)料斗秤、容器秤之類衡器使用的水平限位器

對于電子容器秤一類的電子地磅，水平方向 的干擾力沒有確定方向，而且更大的是傾翻力矩 和旋轉力矩。所以這類衡器的水平限位器，常用 單層或雙層的限位拉桿組合機構來完成。具體要 求如下：

①拉桿兩端連接部件必須是活絡的或是柔性 的，不會產生計量力值旁路。

②限位拉桿兩端固定點要求在同一水平軸心 線上，不允許在拉桿收緊時產生垂直分力。

③連桿的布局要求在同一水平面上，以免收 緊時對容器產生傾側力矩。

④固定支點的布局應設在容器有效的限位止 動線上。實際現場進行有一定的難度，要配合顯示儀表的數據進行調試。
